IUS055

Ud

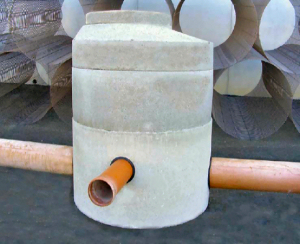

Pozo de registro prefabricado de hormigón armado.

983,85€

Pozo de registro de elementos prefabricados de hormigón armado, "BORTUBO", de 1,2 m de diámetro interior y 3 m de altura útil interior, sobre solera de 25 cm de espesor de hormigón armado HA-30/B/20/IIb+Qb ligeramente armada con malla electrosoldada, con cierre de tapa circular y marco de fundición clase B-125 según UNE-EN 124, instalado en aceras, zonas peatonales o aparcamientos comunitarios.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt10haf010pnc

m³

Hormigón HA-30/B/20/IIb+Qb, fabricado en central, con cemento SR.

0,283

107,66

30,47

mt07ame010n

m²

Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080.

3,768

3,25

12,25

mt10hmf010kn

m³

Hormigón HM-30/B/20/I+Qb, fabricado en central, con cemento SR.

0,249

102,80

25,60

mt46phb010vv

Ud

Base prefabricada de hormigón armado para formación de pozo de registro, de 120 cm de diámetro nominal (interior), 70 cm de altura útil y 16 cm de espesor, clase N (Normal), carga de rotura 90 kN/m², "BORTUBO", de 1767 kg, con junta de caucho EPDM, de deslizamiento y compresión, para unión con otros módulos, para conexión con colector de hasta 300 mm de diámetro, resistencia a compresión mayor de 30 N/mm², según UNE-EN 1917.

1,000

154,48

154,48

mt46phb100f

Ud

Ejecución de taladro de 460 mm de diámetro, "BORTUBO", para conexión de colector de hormigón de 300 mm de diámetro nominal (interior) a base prefabricada de hormigón para formación de pozo de registro.

2,000

28,66

57,32

mt46phb110f

Ud

Junta de caucho EPDM, de deslizamiento y compresión, tipo arpón, "BORTUBO", para conexión de colector de 300 mm de diámetro nominal (interior) a base prefabricada de hormigón para formación de pozo de registro, según UNE-EN 681-1.

2,000

16,15

32,30

mt46phb020ll

Ud

Anillo prefabricado de hormigón armado para formación de pozo de registro, de 120 cm de diámetro nominal (interior), 100 cm de altura útil y 16 cm de espesor, clase N (Normal), carga de rotura 90 kN/m², "BORTUBO", de 1600 kg, con junta de caucho EPDM, de deslizamiento y compresión, para unión con otros módulos, resistencia a compresión mayor de 30 N/mm², según UNE-EN 1917.

1,000

152,62

152,62

mt46phb030yy

Ud

Cono asimétrico prefabricado de hormigón armado para formación de pozo de registro, de 120 a 60 cm de diámetro nominal (interior), 120 cm de altura útil y 16 cm de espesor, clase N (Normal), carga de rotura 90 kN/m², "BORTUBO", de 1960 kg, con junta de caucho EPDM, de deslizamiento y compresión, para unión con otros módulos, según UNE-EN 1917.

1,000

210,29

210,29

mt46phb040f

Ud

Módulo de ajuste prefabricado de hormigón, de 60 cm de diámetro nominal (interior), 10 cm de altura útil y 10 cm de espesor, "BORTUBO", de 68,7 kg, con junta de caucho EPDM, de deslizamiento y compresión, para unión con otros módulos, según UNE-EN 1917.

1,000

25,32

25,32

mt46phm050

Ud

Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm, según UNE-EN 1917.

9,000

4,66

41,94

mt46tpr010a

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, clase B-125 según UNE-EN 124. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

47,09

47,09

mq04cag010a

h

Camión con grúa de hasta 6 t.

0,646

50,01

32,31

mo041

h

Oficial 1ª construcción de obra civil.

4,523

17,24

77,98

mo087

h

Ayudante construcción de obra civil.

2,262

16,13

36,49

%

Medios auxiliares

2,000

936,46

18,73

%

Costes indirectos

3,000

955,19

28,66

Coste de mantenimiento decenal: 49,19€ en los primeros 10 años.

Total:

983,85

UNIDAD DE OBRA IUS055: POZO DE REGISTRO PREFABRICADO DE HORMIGÓN ARMADO.

CARACTERÍSTICAS TÉCNICAS

Formación de pozo de registro de elementos prefabricados de hormigón armado, "BORTUBO", de 1,2 m de diámetro interior y 3 m de altura útil interior, formado por: solera de 25 cm de espesor de hormigón armado HA-30/B/20/IIb+Qb ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080, base prefabricada de hormigón armado de 70 cm de altura, con dos perforaciones y juntas de caucho EPDM para conexión con colectores de 300 mm de diámetro nominal, anillo prefabricado de hormigón armado de 100 cm de altura, cono asimétrico prefabricado de hormigón armado de 120 cm de altura y finalmente como remate superior un módulo de ajuste prefabricado de hormigón en masa de 10 cm de altura, con cierre de tapa circular y marco de fundición clase B-125 según UNE-EN 124, instalado en aceras, zonas peatonales o aparcamientos comunitarios. Incluso preparación del fondo de la excavación, formación de canal en el fondo del pozo con hormigón en masa HM-30/B/20/I+Qb, empalme del encuentro de los colectores con el pozo y sellado de juntas con mortero, recibido de pates, anillado superior, recibido de marco, ajuste entre tapa y marco y enrase de la tapa con el pavimento. Totalmente montado, conexionado y probado mediante las correspondientes pruebas de servicio (incluidas en este precio), sin incluir la excavación ni el relleno del trasdós.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: CTE. DB HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,639

2,426

17 04 05

Hierro y acero.

0,582

0,277

Residuos generados:

4,221

2,703

15 01 01

Envases de papel y cartón.

0,072

0,096

Total residuos:

4,293

2,799
