1.6
- Se realizarán camas de asiento, que eviten hundimientos y apoyos puntuales o lineales de la
tubería
-
El
correcto
apoyo
de
los
tubos
sobre
la cama
es fundamental
para
el buen
funcionamiento
mecánico
del colector.
Una
vez depositados los
tubos en
la zanja se limpiarán nuevamente
y
se realizará su centrado y alineación, calzándolos para impedir su movimiento.
- Será necesario ejecutar zanjas suficientemente anchas para poder realizar correctamente las
compactaciones laterales hasta los riñones.

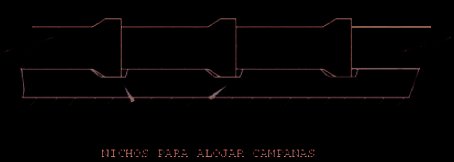

- Para tubos con campana (Ø 300 a Ø 1200), se deberán ejecutar nichos con suficiente holgura
en la cama de apoyo para alojar las campanas y conseguir que el tubo quede apoyado en toda
su generatriz inferior.
5º ENCHUFE DE LOS TUBOS

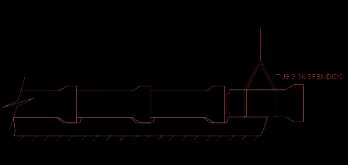

La
principal
recomendación
en
el
montaje,
es
que
el
tubo
que
se
va
a
instalar
se
encuentre
suspendido mientras se
le aplica
la fuerza
de empuje durante el emboquillado, ya que
en otro
caso se puede producir el arrastre de la junta en su parte inferior, causando fugas o rotura de la
campana.
La aplicación de la fuerza axil de empuje deberá realizarse de manera que la misma se aplique
lo más concéntricamente posible, consiguiendo que el tubo a emboquillar entre alineado con el
tubo instalado anteriormente.
